铂莱娱乐场

About us

关于迈乐

熔融石英制品

铂莱娱乐场-专注从事玻璃窑热修用耐火材料的生产厂家

铂莱娱乐场 Luoyang Maile - manufacturer of refractories for glass kiln hot repair

查看更多详情

2009

公司成立于

3000万元

注册资金

10

远销国外国家及地区

500+

合作客户案例

迈乐 · 核心产品介绍

铂莱娱乐场铂莱娱乐场竭诚为国内外钢铁、焦化、玻璃行业的客户提供各种耐火材料解决方案

焦炉硅砖

玻璃窑炉用砖

热风炉硅砖

零膨胀硅砖

无钙硅砖

预制件

铂莱娱乐场迈乐 · 四大核心优势

铂莱娱乐场竭诚为国内外钢铁、焦化、玻璃行业的客户提供各种耐火材料解决方案

企业实力雄厚

公司由来自国内先进耐火材料厂家、科研机构的专家团队领导

匠心工艺

将耐火材料与精细陶瓷工艺相结合

国内客户的一致认可

铂莱娱乐场迈乐产品已出口众多国家和地区

完善的售后服务

迈乐拥有一支专业的技售后服务团队,为您提供一对一贴心服务

迈乐 · 设备展示

铂莱娱乐场竭诚为国内外钢铁、焦化、玻璃行业的客户提供各种耐火材料解决方案

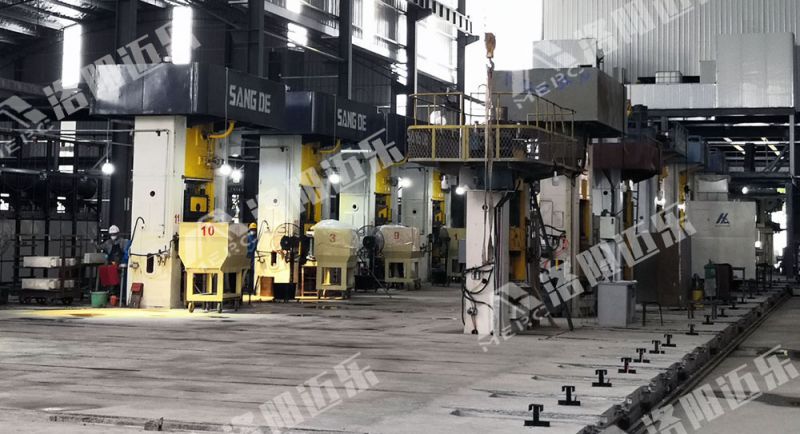

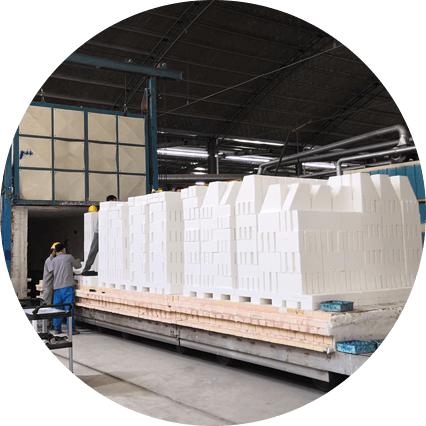

设备展示

铂莱娱乐场MERC'S EQUIPMENT

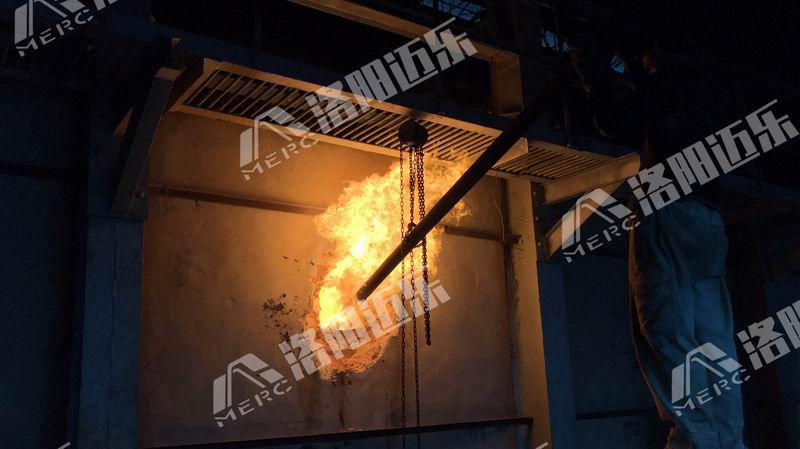

设备展示

MERC'S EQUIPMENT

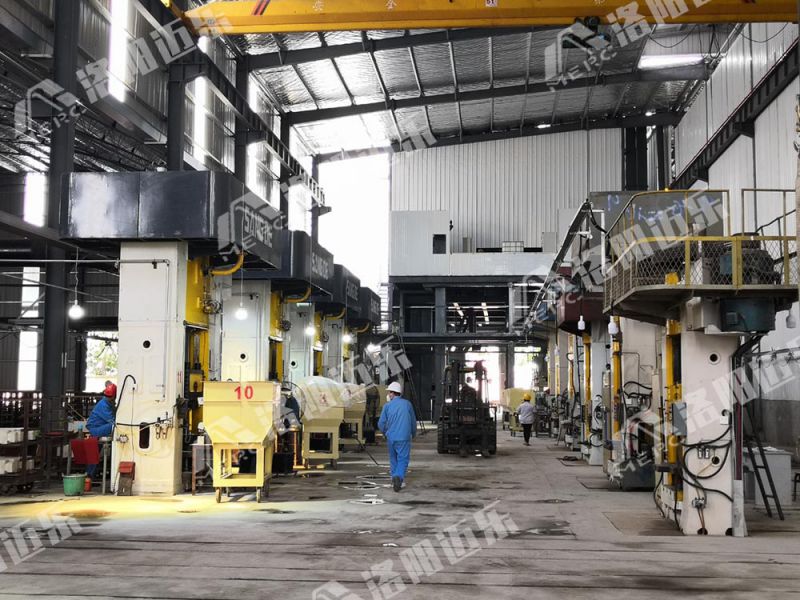

设备展示

铂莱娱乐场MERC'S EQUIPMENT

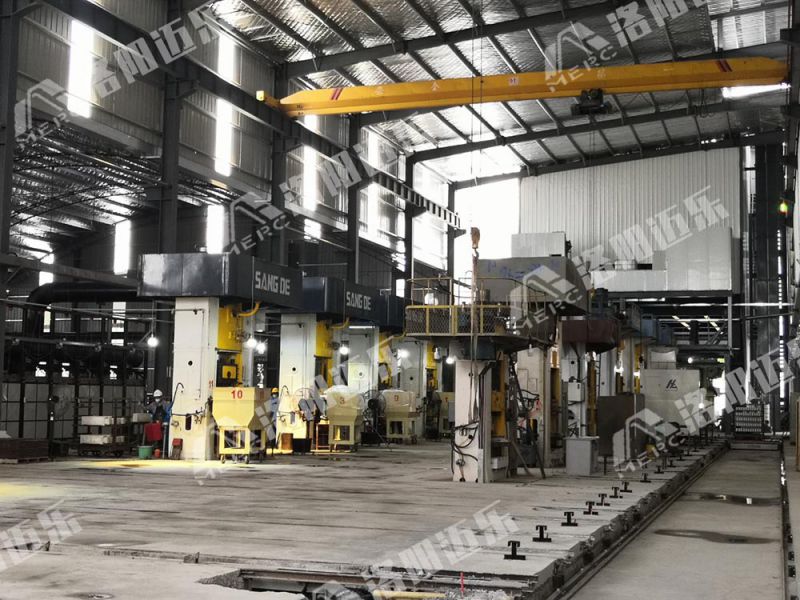

设备展示

铂莱娱乐场MERC'S EQUIPMENT

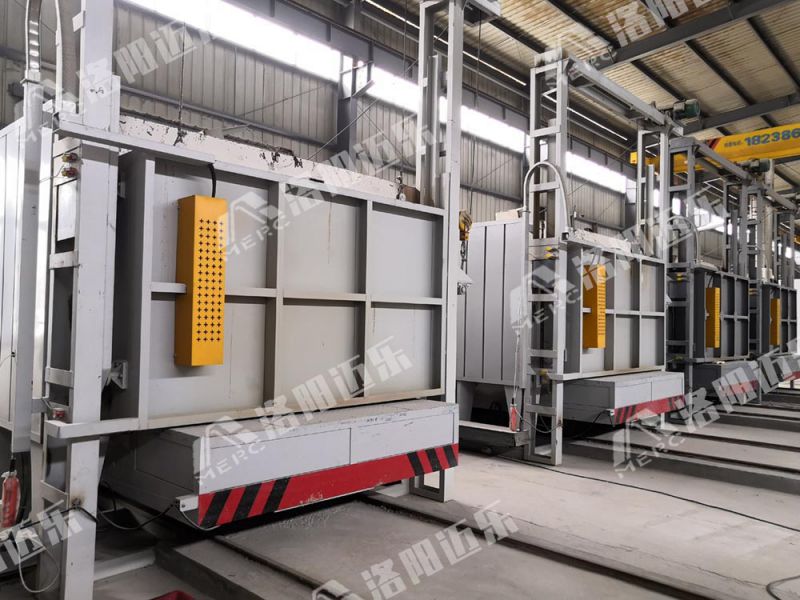

设备展示

MERC'S EQUIPMENT

设备展示

MERC'S EQUIPMENT

设备展示

MERC'S EQUIPMENT

设备展示

铂莱娱乐场MERC'S EQUIPMENT

设备展示

MERC'S EQUIPMENT

设备展示

MERC'S EQUIPMENT

技术知识

更多

27

2024-09

铂莱娱乐场 耐火材料用硅石原料,主要分为这三种

      硅石是指二氧化硅及杂质含量均符合工业要求的石英砂岩、石英岩和脉石英的总称。石英砂岩、石英岩和脉石英在化学成分上十分相似,均以SiO2为主,其次含少量Fe2O3、Al2O3、CaO、P2O5等杂质,但他们之间在地质成因、空间分布以及岩石特征等有明显差别,因而在工业利用及其处理方法上亦有所不同。硅石在自然界分布较广,其工业利用也十分广泛。除冶金工业外还大量用于化工、建材、玻璃、陶瓷、轻工等部门。在冶金工业上硅石既可制作耐火砖,也可作熔剂与铸砂用,这种耐火砖属于酸性耐火砖,俗称硅砖。它具有良好的抗酸性渣侵蚀的能力,对氧化钙液、氧化铁渣的侵蚀也有一定抵抗能力,并且荷重软化起始温度高,一般在1620℃以上,因而它在冶金工业上得到了广泛利用。硅石在冶金工业中不同用途有不同工业要求。其中主要是SiO2含量,一般要求大于96%,其次是Fe2O3、Al2O3、CaO和P2O5(耐火材料还附加耐火度与吸水率),其具体标准视其利用范围,通常均在0.5%〜1.0%,要求比较严格,因为硅石中Al2O3、CaO、Fe2O3在生产硅铁时能消耗在制作耐火材料时将降低硅砖的耐火度,在炼钢时P2O5将影响钢的质量。石英砂岩【组成与结构】主要成分是石英,含量超过95%,其次为少量云母、长石、黏土等矿物。胶结构多为硅质,少数为钙质、铁质等。硅质胶结构多为胶状的蛋白石、玉髄等。石英砂岩呈半自形粒状结构、块状构造,常可见波纹、交错层理。【物化性质】灰白色、灰黄色,色调较浅,颗粒磨圆度与分选较好,粒度比较均匀,多在0.5mm左右。密度2.55〜2.65g/cm3。通常含SiO2 98%,Al2O3与Fe2O3均小于1%。岩石结实,坚硬,刚性大,裂隙发育。【功能与用途】石英砂岩质纯,易破碎,除作玻璃原料外亦可制作硅质耐火材料和冶金熔剂,当其化学成分与石英砂粒度符合要求时还可作铸砂用,目前大量是用做硅砖,用于焦炉、玻璃窑炉和酸性炼钢炉上。作为耐火衬料的石英砂岩工业要求SiO2≥98%,Al2O3≤1.3%,CaO≤1.0%,Fe2O3≤1.5%,耐火度1710〜1750℃,吸水率≤4%。【鉴別特征】半自形粒状结构,色浅、坚硬、刚性大。【产地】河北蓟县;云南昆明。2. 石英岩【组成与结构】主要成分为石英,含量大于85%,还含有微量长石、绢云母、绿泥石、黑云母、角闪石、磁铁矿等,并且往往由于其原岩不同,其所含微请矿物成分与数量也有所不同。石英岩多为粒状变质结构,致密块状或条带状构造。【物化性质】灰白色、灰褐色。油脂光泽。密度为2.55〜2.65g/cm3。具贝壳状断口。硬度7,致密,坚硬。抗腐蚀能力强。通常含SiO2:98%,Al2O3与Fe2O3小于1%。次生裂隙发育。【功能与用途】石英岩破碎后除作为玻璃原料外,还可用于制作硅质耐火材料、冶金熔剂和铸造型砂。供制作耐火黏土的石英岩其工业要求同石英砂岩,但对微量矿物成分应进行筛选处理后方可使用。【鉴别特征】质纯;色浅;坚硬;油脂光泽。【产地】辽宁庄河;安徽凤阳。3. 脉石英【组成与结构】主要成分为石英,含量大于99%,多为白色无晶形石英。常含微量黄铁矿、长石、云母及围岩碎块。不等粒变晶结构,块状构造。【物化性质】白色、灰白色,色调均匀,油脂光泽。硬度7,致密,坚硬。密度2.65〜2.66g/cm3,质纯,通常含SiO2:99%,Al2O3与Fe2O3均小于0.5%,不溶于水和酸中。【功能与用途】脉石英通常质纯,含SiO2高,除用于玻璃工业外,在冶金工业上亦可作硅质耐火材料与冶金熔剂的原料。由于其坚硬、破碎困难、粒度难于保证,所以一般不用做铸砂原料。但它却是提炼结晶硅以及进而炼取单晶硅的理想材料。制作硅质耐火黏土的工业要求同石英砂岩。【鉴别特征】白色;质纯、坚硬;油脂光泽。【产地】新疆哈密;湖北蕲春。

12

2023-10

捣固式焦炉热修技术

安徽淮化集团焦炉已经使用了20年,焦炉砌体在使用过程中损坏的情况比较严重,炭化室机侧墙面几乎全部挖过,尤其是炉头火道部位,不正常火道达50%左右,溶洞更是经常出现,严重影响了炼焦生产的稳定。焦化厂在炉体维护过程中针对炉墙损坏的不同原因、不同程度,采用不同的方法进行维修,并把预防性的日常修理与炉体挖补维修结合起来,取得了较好的效果。因此,探讨、总结焦炉热修的方法和经验使我们采取更加合理的对策,科学合理的依据,有效地提高焦炉热修技术,对炼焦生产的稳定和焦炉炉体的维护具有重要的意义。焦炉的维修根据炉砖损坏程度不同,有多种方法,如抹补、喷补、挖补、燃烧室翻修等等,维修应遵循的原则是:以经常性的喷补为主,翻修为辅,热修为主,冷修为辅。1 抹补技术抹补是炭化室砌体的预防性热修的一种方法,在焦炉不停止加热的情况下,使用泥料对炉体的熔洞、砖缝进行修补。常用于炭化室墙的裂缝、剥蚀、麻面、熔洞等的修理。抹补常用的泥料为硅火泥。但硅火泥由于配制等原因,导致挂料时间较短,如抹补方法得当,可以挂料3个月。抹补的优点:焦炉不需要降温,不影响焦炉产量,工作量较小,发现熔洞可以随时进行抹补。抹补的缺点:挂料时间有限,且与操作者的责任心有很大关系,短的仅维持一个多星期,长的可达3个月以上;修补位置有限,至多仅能修补至第四个立火道,对更深处的损坏则无能为力;修补的面积有限,一般对三块砖之内的损伤修补有较好的效果,如面积再大,即使抹补好,则挂料时间也有限。2 喷补技术喷补就是将喷补料装入喷补机中,在压缩空气的作用下,通过喷嘴喷出,喷涂在损坏的墙面上。常用于三道缝、凹面、麻面、裂缝、剥蚀和小溶洞的维修。喷补技术优点:能较好的喷到炉内裂缝和溶洞,特别对炭化室较深部位损坏的修补是抹补无法比拟的。更适合炉头、三道缝、过顶砖的裂缝的修补。2008年夏天,我们将全炉组的三道缝喷补一遍后,炉头、炉门冒烟冒火现象大为减少。喷补后的挂料时间较长,一般都在4~6个月以上;如果对砖渣、墙面、石磨等杂物进行清理后再喷补,则挂料时间更长。与抹补相比,喷补对处理二三块砖以上的熔洞略显劣势。喷补技术缺点:与抹补相比喷补需要设备投入,喷补料价格较高,对墙面损坏严重喷补同样不能达到效果。3 炉墙挖补技术炉墙挖补技术主要包括:单面墙挖补和双面墙挖补,对于炉墙损坏比较严重但隔墙未损坏的,一般使用单面墙挖补。单面墙挖补是把炭化室墙面的损坏部位拆除,用新砖重砌,不拆火道隔墙砖。对于炉墙大面积损坏,特别是隔墙损坏严重的炉墙,经需要进行双面墙挖补。双面墙挖补是将损坏炉墙全部拆除重新砌筑,工作程序复杂、难度大、要求高,挖补技术相比抹补和喷补准备工作要求和技术要高,主要包括:1)准备工作:包括制定燃烧室升降温计划、制定挖补方案、工器具准备、砌筑材料准备、砖要预先烘干。2)挖补炉室的降温:挖补炉号要提前推空进行控制、降温相邻炉号要设为缓冲炉号、降温、延长出装时间。降温的方法可采取减小考克开度,将部分火道的煤气管道塞住等方法,焦推出后,迅速装上隔热挡墙(假炉门),并用水玻璃在不进行挖补的墙面贴上保温板,防护不修理墙面降温过剧造成的损坏。3)旧墙拆除:旧墙拆除应一块砖一块砖的拆除,注意留出茬口,保护立火道隔墙,保护立火道内的灯台砖和斜道口不被堵塞和损坏,旧墙拆完后应清理并检查砖煤气道和斜道,保证其畅通方可进行修补砌筑。4)砌筑:砌筑前定好中心线和墙面基准线,注意与旧砖茬的接缝,如高度在20层以上应每隔5层用3~5mm的膨胀缝使用马粪纸填塞。纵向可不留膨胀缝,适当将夹缝留大些,以便吸收膨胀量。砌筑过程中应经常检查墙面的平直度和垂直度。采取适当措施防止夹砖掉入立火道内。5)烘炉:修理工作完成后,按照升温计划进行烘炉,前两小时可采用不装炉门,挂布帘或假炉门方法,待温度升至300℃左右时装炉门,并根据炉温情况适当移开挡火墙的位置以利于传热,直至完全取出,当温度升到600℃以上时,可取出前几个立火道煤气管内的堵塞物,恢复煤气加热。达800℃左右时可装煤。单面墙挖补整个烘炉过程时间不得低于24小时,双面墙挖补整个烘炉过程,严格按照升温曲线进行,时间不得低于96个小时6)挖补成功与否的关键技术(1)升降温每次挖补都制定详细的挖补升降温计划,全程检测,确保了每次挖补后,不因升温造成砌体的损坏。(2)挖补砌筑时,砌体要略比原砌体凹些,以防烘炉膨胀,造成装煤困难,新老砌体接茬处应尽量注意咬茬,缝隙大的地方要用高温粘结剂抹平。(3)如挖补的层数达20层以上,应进行吊顶防止顶部塌陷。(4)在升降温时,应根据砌体情况使用金属丝木工支撑器(俗称掌子),以控制砌体升降温时的收缩与膨胀。(5)双面墙挖补工作步骤与炭化室挖补工作方法步骤基本相同,但要更加复杂,应注意:留两孔缓冲炉,两孔半缓冲炉整个升温过程应在36小时左右;一定要进行吊顶,防止上部砖塌落;砌筑首层砖时要根据两个炭化室的中心线,校准尺寸,进行砌筑。4 技术问题小结目前我们采用的技术方法,对焦炉的炉体进行维护起到了较好的效果,能维持焦炉的稳定生产,但焦炉炉体损坏是不可逆转的,因此有效遏制炉体损坏的速度是当务之急,总结热修的技术经验,结合目前的炉体状况,今后应加强焦炉热修技术培训,尽快掌握新型热修技术。随着时间的推移,焦炉的损坏逐步加剧,现在这些常用的热修技术很难满足今后炉体修理的需要,应该采用“走出去请进来”的办法,加强技术学习和培训,掌握全面的热修技术,以满足焦炉维护的需要。

03

2022-02

铂莱娱乐场 玻璃窑硅砖的砌筑和施工技术要求

铂莱娱乐场   玻璃窑硅砖的砌筑和施工技术要求  玻璃窑硅砖不仅要求硅砖质量好,还需要施工人员砌筑技术,砌筑质量的好坏与窑炉内衬的使用寿命有着重要的关联。接下来,我们一起来看看硅砖砌筑施工技术要求。  1、砌筑时,起始点的选择需要从工业窑炉的低端向高端或热端到低端依次砌筑,作业点清理划线选择合适的玻璃窑硅砖。根据工业窑炉不同部位选择不同材质的耐火硅砖,选择符合砌筑技术要求的耐火硅砖,在砌筑时根据耐火硅砖配备相对应的耐火泥浆,砌筑时根据施工需求留有膨胀缝,膨胀缝的宽度不宜出现负公差,缝内不得留有杂物。  2、内衬砌筑过程中,要求耐火硅砖硅砖缝需保持在2mm以内,缝内泥浆必须饱满。  3、内衬砌筑的上下层必须错开,不得有缝隙重合。  4、砌筑时要求玻璃窑硅砖缝平直,砌筑墙体密实,耐火硅砖表面缝隙要求用原浆勾缝,及时刮除表面多余的耐火泥浆。  5、砌筑时选用木锤或橡胶锤敲击砌筑墙体,严禁使用铁锤或其他物体敲击耐火硅砖。  6、砌筑时避免出现错位、衬体倾斜、灰缝不均匀、重缝现象、砌体鼓包、混浆等施工缺陷。  7、分层分段砌筑,严禁泥浆混浆砌筑,遇到孔洞需根据技术需求砌筑。  8、砌筑时遇到锚固件或金属件时,砌筑的玻璃窑硅砖要将锚固件或金属件封闭起来,避免其暴露在空气中,影响砌筑施工质量。  耐火硅砖砌筑施工技术要求较多,耐火硅砖砌筑施工注意事项也要注意,做好每一步,确保工业窑炉内衬质量。
